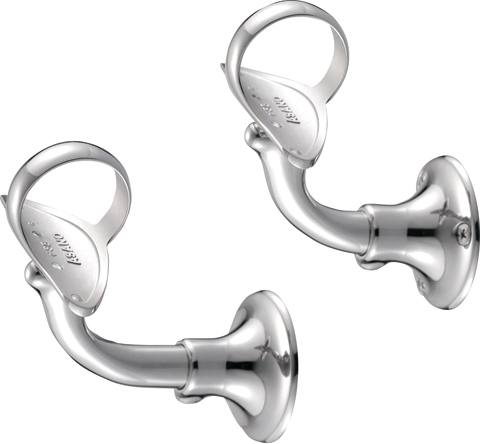

V600自在L型ブラケット継手タイプ

¥11,000（税込）～

<特長>
・アームが手摺受けを挟み込んでしっかりと支持。
・壁からの出寸法は、最大103.5mm（アームL仕様)。
・アーム軸径は、φ13からφ16へ。
・ベース外径は、φ48からφ58へ。

※材質：SCS14（SUS316相当）ねじ類=SUS304
※鏡面：#400相当　
※使用する六角レンチは４mm(２面幅)です。アンカーねじ締付には、7mm(２面幅)が必要です(別売)。

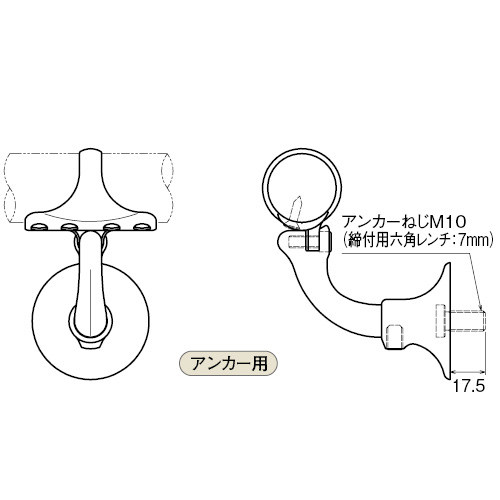

※アンカーは本体打込式めねじタイプ(M10)を使用します(別売)。
※アンカータイプの取付け方は製品概要の手摺ブラケットページ、［施工手順］をご参照ください。
http://www.asano-metal.co.jp/common/pdf/handrail/build/ar/bracket_anchor.pdf
※アームのねじは左ねじもあります。発注の際に左ねじとご指定の上、右ねじと併用してください。
※当社で木手摺の取扱いはありません。

———————————————————————
【オンラインショッピングサイト】
ご注文希望の製品の在庫表示について
◉「在庫なし」と表示されている場合
◉「表示在庫数以上の数量」をご注文希望の場合
下記URLの製品ページにて「お見積依頼」いただければ、当日出荷で製品を用意できる場合がございます。

<見積依頼用製品ページ URL＞
https://www.asano-metal.co.jp/asano-metal-cgi/secure/PubItemDetail.php?bid=17&mid=85&sid=67&itemseq=548&loc=jp

製品購入

ご希望の製品の「製品選択」にチェックを入れ、「カートに入れる」ボタンをクリックしてください。(複数選択可)

No.	価格 (税込)	在庫
AK42214M	￥11,000	要問合せ
AK42215M	￥12,210	要問合せ
AK42224M	￥11,110	要問合せ
AK42225M	￥12,320	要問合せ
AK42234M	￥11,110	要問合せ
AK42235M	￥12,320	要問合せ
AK42244M	￥11,440	1個
AK42245M	￥11,550	要問合せ
AK42264M	￥11,770	要問合せ
AK42265M	￥12,870	要問合せ
AK42314M	￥11,000	要問合せ
AK42315M	￥12,210	要問合せ
AK42324M	￥11,110	要問合せ
AK42325M	￥12,320	要問合せ
AK42334M	￥11,110	要問合せ
AK42335M	￥12,320	要問合せ
AK42344M	￥11,440	要問合せ
AK42345M	￥12,650	要問合せ
AK42364M	￥11,770	要問合せ
AK42365M	￥12,870	要問合せ
AK42214H	￥11,000	要問合せ
AK42215H	￥12,210	要問合せ
AK42224H	￥11,110	要問合せ
AK42225H	￥12,320	要問合せ
AK42234H	￥11,110	要問合せ
AK42235H	￥12,320	要問合せ
AK42244H	￥11,440	要問合せ
AK42245H	￥11,550	要問合せ
AK42264H	￥11,770	要問合せ
AK42265H	￥12,870	要問合せ
AK42314H	￥11,000	要問合せ
AK42315H	￥12,210	要問合せ
AK42324H	￥11,110	要問合せ
AK42325H	￥12,320	要問合せ
AK42334H	￥11,110	要問合せ
AK42335H	￥12,320	要問合せ
AK42344H	￥11,440	要問合せ
AK42345H	￥12,650	要問合せ
AK42364H	￥11,770	要問合せ
AK42365H	￥12,870	要問合せ

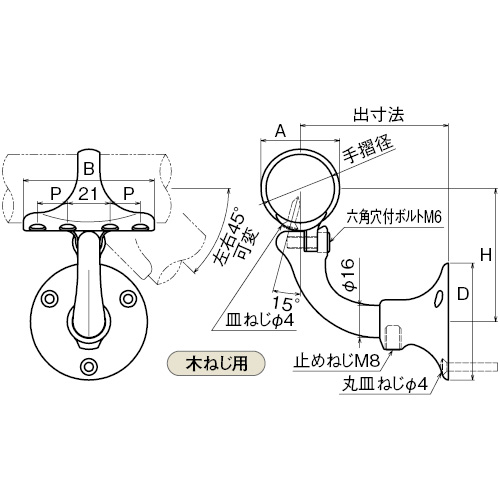

サイズ（手摺径）(mm)	サイズ（アーム軸径）(mm)	出寸法(mm)	(*)鏡面仕上	(*)ヘアライン仕上	(*)木ねじ仕様	(*)アンカー仕様	H(mm)	A(mm)	B(mm)	P(mm)	D(mm)	重量(g)
32	16M	73.5~88.5	*		*		65	37	65	15	58	262
32	16L	88.5~103.5	*		*		65	37	65	15	58	288
34	16M	73.5~88.5	*		*		66	39	65	15	58	267
34	16L	88.5~103.5	*		*		66	39	65	15	58	293
35	16M	73.5~88.5	*		*		66.5	40	65	15	58	267
35	16L	88.5~103.5	*		*		66.5	40	65	15	58	293
38	16M	73.5~88.5	*		*		68	43	65	15	58	277
38	16L	88.5~103.5	*		*		68	43	65	15	58	303
42.7	16M	73.5~88.5	*		*		70.5	47.7	75	20	58	282
42.7	16L	88.5~103.5	*		*		70.5	47.7	75	20	58	308
32	16M	73.5~88.5	*			*	65	37	65	15	58	266
32	16L	88.5~103.5	*			*	65	37	65	15	58	292
34	16M	73.5~88.5	*			*	66	39	65	15	58	271
34	16L	88.5~103.5	*			*	66	39	65	15	58	297
35	16M	73.5~88.5	*			*	66.5	40	65	15	58	271
35	16L	88.5~103.5	*			*	66.5	40	65	15	58	297
38	16M	73.5~88.5	*			*	68	43	65	15	58	281
38	16L	88.5~103.5	*			*	68	43	65	15	58	307
42.7	16M	73.5~88.5	*			*	70.5	47.7	75	20	58	286
42.7	16L	88.5~103.5	*			*	70.5	47.7	75	20	58	312
32	16M	73.5~88.5		*	*		65	37	65	15	58	262
32	16L	88.5~103.5		*	*		65	37	65	15	58	288
34	16M	73.5~88.5		*	*		66	39	65	15	58	267
34	16L	88.5~103.5		*	*		66	39	65	15	58	293
35	16M	73.5~88.5		*	*		66.5	40	65	15	58	267
35	16L	88.5~103.5		*	*		66.5	40	65	15	58	293
38	16M	73.5~88.5		*	*		68	43	65	15	58	277
38	16L	88.5~103.5		*	*		68	43	65	15	58	303
42.7	16M	73.5~88.5		*	*		70.5	47.7	75	20	58	282
42.7	16L	88.5~103.5		*	*		70.5	47.7	75	20	58	308
32	16M	73.5~88.5		*		*	65	37	65	15	58	266
32	16L	88.5~103.5		*		*	65	37	65	15	58	292
34	16M	73.5~88.5		*		*	66	39	65	15	58	271
34	16L	88.5~103.5		*		*	66	39	65	15	58	297
35	16M	73.5~88.5		*		*	66.5	40	65	15	58	271
35	16L	88.5~103.5		*		*	66.5	40	65	15	58	297
38	16M	73.5~88.5		*		*	68	43	65	15	58	281
38	16L	88.5~103.5		*		*	68	43	65	15	58	307
42.7	16M	73.5~88.5		*		*	70.5	47.7	75	20	58	286
42.7	16L	88.5~103.5		*		*	70.5	47.7	75	20	58	312

No.	価格 (税込)	在庫	サイズ（手摺径）(mm)	サイズ（アーム軸径）(mm)	出寸法(mm)	(*)鏡面仕上	(*)ヘアライン仕上	(*)木ねじ仕様	(*)アンカー仕様	H(mm)	A(mm)	B(mm)	P(mm)	D(mm)	重量(g)
AK42214M	￥11,000	在庫なし	32	16M	73.5~88.5	*		*		65	37	65	15	58	262
AK42215M	￥12,210	在庫なし	32	16L	88.5~103.5	*		*		65	37	65	15	58	288
AK42224M	￥11,110	在庫なし	34	16M	73.5~88.5	*		*		66	39	65	15	58	267
AK42225M	￥12,320	在庫なし	34	16L	88.5~103.5	*		*		66	39	65	15	58	293
AK42234M	￥11,110	在庫なし	35	16M	73.5~88.5	*		*		66.5	40	65	15	58	267
AK42235M	￥12,320	在庫なし	35	16L	88.5~103.5	*		*		66.5	40	65	15	58	293
AK42244M	￥11,440	1個	38	16M	73.5~88.5	*		*		68	43	65	15	58	277
AK42245M	￥11,550	在庫なし	38	16L	88.5~103.5	*		*		68	43	65	15	58	303
AK42264M	￥11,770	在庫なし	42.7	16M	73.5~88.5	*		*		70.5	47.7	75	20	58	282
AK42265M	￥12,870	在庫なし	42.7	16L	88.5~103.5	*		*		70.5	47.7	75	20	58	308
AK42314M	￥11,000	在庫なし	32	16M	73.5~88.5	*			*	65	37	65	15	58	266
AK42315M	￥12,210	在庫なし	32	16L	88.5~103.5	*			*	65	37	65	15	58	292
AK42324M	￥11,110	在庫なし	34	16M	73.5~88.5	*			*	66	39	65	15	58	271
AK42325M	￥12,320	在庫なし	34	16L	88.5~103.5	*			*	66	39	65	15	58	297
AK42334M	￥11,110	在庫なし	35	16M	73.5~88.5	*			*	66.5	40	65	15	58	271
AK42335M	￥12,320	在庫なし	35	16L	88.5~103.5	*			*	66.5	40	65	15	58	297
AK42344M	￥11,440	在庫なし	38	16M	73.5~88.5	*			*	68	43	65	15	58	281
AK42345M	￥12,650	在庫なし	38	16L	88.5~103.5	*			*	68	43	65	15	58	307
AK42364M	￥11,770	在庫なし	42.7	16M	73.5~88.5	*			*	70.5	47.7	75	20	58	286
AK42365M	￥12,870	在庫なし	42.7	16L	88.5~103.5	*			*	70.5	47.7	75	20	58	312
AK42214H	￥11,000	在庫なし	32	16M	73.5~88.5		*	*		65	37	65	15	58	262
AK42215H	￥12,210	在庫なし	32	16L	88.5~103.5		*	*		65	37	65	15	58	288
AK42224H	￥11,110	在庫なし	34	16M	73.5~88.5		*	*		66	39	65	15	58	267
AK42225H	￥12,320	在庫なし	34	16L	88.5~103.5		*	*		66	39	65	15	58	293
AK42234H	￥11,110	在庫なし	35	16M	73.5~88.5		*	*		66.5	40	65	15	58	267
AK42235H	￥12,320	在庫なし	35	16L	88.5~103.5		*	*		66.5	40	65	15	58	293
AK42244H	￥11,440	在庫なし	38	16M	73.5~88.5		*	*		68	43	65	15	58	277
AK42245H	￥11,550	在庫なし	38	16L	88.5~103.5		*	*		68	43	65	15	58	303
AK42264H	￥11,770	在庫なし	42.7	16M	73.5~88.5		*	*		70.5	47.7	75	20	58	282
AK42265H	￥12,870	在庫なし	42.7	16L	88.5~103.5		*	*		70.5	47.7	75	20	58	308
AK42314H	￥11,000	在庫なし	32	16M	73.5~88.5		*		*	65	37	65	15	58	266
AK42315H	￥12,210	在庫なし	32	16L	88.5~103.5		*		*	65	37	65	15	58	292
AK42324H	￥11,110	在庫なし	34	16M	73.5~88.5		*		*	66	39	65	15	58	271
AK42325H	￥12,320	在庫なし	34	16L	88.5~103.5		*		*	66	39	65	15	58	297
AK42334H	￥11,110	在庫なし	35	16M	73.5~88.5		*		*	66.5	40	65	15	58	271
AK42335H	￥12,320	在庫なし	35	16L	88.5~103.5		*		*	66.5	40	65	15	58	297
AK42344H	￥11,440	在庫なし	38	16M	73.5~88.5		*		*	68	43	65	15	58	281
AK42345H	￥12,650	在庫なし	38	16L	88.5~103.5		*		*	68	43	65	15	58	307
AK42364H	￥11,770	在庫なし	42.7	16M	73.5~88.5		*		*	70.5	47.7	75	20	58	286
AK42365H	￥12,870	在庫なし	42.7	16L	88.5~103.5		*		*	70.5	47.7	75	20	58	312
