V600自在L型ブラケット半受タイプ

¥7,370（税込）～

<特長>
・アームが手摺受けを挟み込んでしっかりと支持。
・壁からの出寸法は、最大103.5mm（アームL仕様）。
・アーム軸径は、φ13からφ16へ。
・ベース外径は、φ48からφ58へ。

※材質：SCS14（SUS316相当）
ねじ類=SUS304
※鏡面：#400相当　
※使用する六角レンチは４mm(２面幅)です。アンカーねじ締付には、7mm(２面幅)が必要です(別売)。

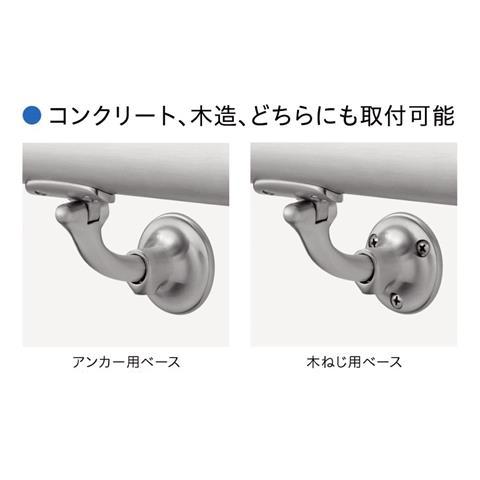

※アンカーは本体打込式めねじタイプ(M10)を使用します(別売)。
※アンカータイプの取付け方は製品概要の手摺ブラケットページ、［施工手順］をご参照ください。
http://www.asano-metal.co.jp/common/pdf/handrail/build/ar/bracket_anchor.pdf
※アームのねじは左ねじもあります。発注の際に左ねじとご指定の上、右ねじと併用してください。

———————————————————————
【オンラインショッピングサイト】
ご注文希望の製品の在庫表示について
◉「在庫なし」と表示されている場合
◉「表示在庫数以上の数量」をご注文希望の場合
下記URLの製品ページにて「お見積依頼」いただければ、当日出荷で製品を用意できる場合がございます。

<見積依頼用製品ページ URL＞
https://www.asano-metal.co.jp/asano-metal-cgi/secure/PubItemDetail.php?bid=17&mid=85&sid=67&itemseq=352&loc=jp

製品購入

ご希望の製品の「製品選択」にチェックを入れ、「カートに入れる」ボタンをクリックしてください。(複数選択可)

No.	価格 (税込)	在庫
AK42014M	￥7,370	10個
AK42015M	￥8,360	10個
AK42024M	￥7,590	20個
AK42044M	￥7,590	10個
AK42045M	￥8,800	10個
AK42064M	￥8,030	8個
AK42065M	￥9,020	10個
AK42114M	￥7,370	10個
AK42115M	￥8,360	10個
AK42124M	￥7,700	16個
AK42125M	￥8,470	10個
AK42144M	￥7,920	10個
AK42145M	￥8,800	10個
AK42164M	￥8,140	10個
AK42165M	￥9,020	10個
AK42014H	￥7,370	10個
AK42015H	￥8,360	5個
AK42025H	￥8,470	23個
AK42044H	￥7,590	6個
AK42045H	￥8,800	10個
AK42064H	￥8,030	10個
AK42065H	￥9,020	10個
AK42114H	￥7,370	要問合せ
AK42115H	￥8,360	10個
AK42124H	￥7,700	10個
AK42125H	￥8,470	13個
AK42144H	￥7,920	4個
AK42145H	￥8,800	2個
AK42164H	￥8,140	2個
AK42165H	￥9,020	10個

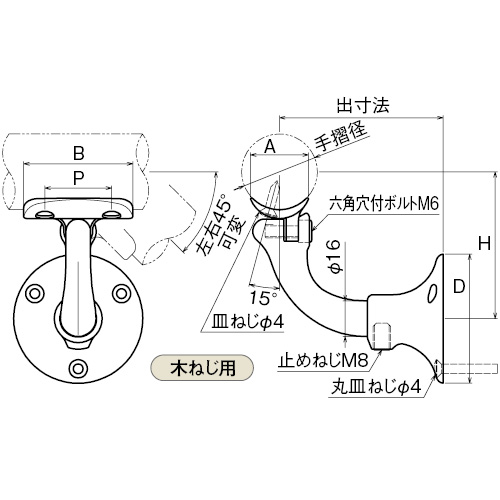

サイズ（手摺径）(mm)	サイズ（アーム軸径）(mm)	出寸法(mm)	(*)鏡面仕上	(*)ヘアライン仕上	(*)木ねじ仕様	(*)アンカー仕様	H(mm)	A(mm)	B(mm)	P(mm)	D(mm)	重量(g)
32	16M	73.5~88.5	*		*		65	26	49	30	58	238
32	16L	88.5~103.5	*		*		65	26	49	30	58	264
34/35	16M	73.5~88.5	*		*		66	26	49	30	58	243
38	16M	73.5~88.5	*		*		68	30	53	34	58	245
38	16L	88.5~103.5	*		*		68	30	53	34	58	271
42.7	16M	73.5~88.5	*		*		70.5	34	57	38	58	250
42.7	16L	88.5~103.5	*		*		70.5	34	57	38	58	276
32	16M	73.5~88.5	*			*	65	26	49	30	58	242
32	16L	88.5~103.5	*			*	65	26	49	30	58	268
34/35	16M	73.5~88.5	*			*	66	26	49	30	58	247
34/35	16L	88.5~103.5	*			*	66	26	49	30	58	273
38	16M	73.5~88.5	*			*	68	30	53	34	58	249
38	16L	88.5~103.5	*			*	68	30	53	34	58	275
42.7	16M	73.5~88.5	*			*	70.5	34	57	38	58	254
42.7	16L	88.5~103.5	*			*	70.5	34	57	38	58	280
32	16M	73.5~88.5		*	*		65	26	49	30	58	238
32	16L	88.5~103.5		*	*		65	26	49	30	58	264
34/35	16L	88.5~103.5		*	*		66	26	49	30	58	269
38	16M	73.5~88.5		*	*		68	30	53	34	58	245
38	16L	88.5~103.5		*	*		68	30	53	34	58	271
42.7	16M	73.5~88.5		*	*		70.5	34	57	38	58	250
42.7	16L	88.5~103.5		*	*		70.5	34	57	38	58	276
32	16M	73.5~88.5		*		*	65	26	49	30	58	242
32	16L	88.5~103.5		*		*	65	26	49	30	58	268
34/35	16M	73.5~88.5		*		*	66	26	49	30	58	247
34/35	16L	88.5~103.5		*		*	66	26	49	30	58	273
38	16M	73.5~88.5		*		*	68	30	53	34	58	249
38	16L	88.5~103.5		*		*	68	30	53	34	58	275
42.7	16M	73.5~88.5		*		*	70.5	34	57	38	58	254
42.7	16L	88.5~103.5		*		*	70.5	34	57	38	58	280

No.	価格 (税込)	在庫	サイズ（手摺径）(mm)	サイズ（アーム軸径）(mm)	出寸法(mm)	(*)鏡面仕上	(*)ヘアライン仕上	(*)木ねじ仕様	(*)アンカー仕様	H(mm)	A(mm)	B(mm)	P(mm)	D(mm)	重量(g)
AK42014M	￥7,370	10個	32	16M	73.5~88.5	*		*		65	26	49	30	58	238
AK42015M	￥8,360	10個	32	16L	88.5~103.5	*		*		65	26	49	30	58	264
AK42024M	￥7,590	20個	34/35	16M	73.5~88.5	*		*		66	26	49	30	58	243
AK42044M	￥7,590	10個	38	16M	73.5~88.5	*		*		68	30	53	34	58	245
AK42045M	￥8,800	10個	38	16L	88.5~103.5	*		*		68	30	53	34	58	271
AK42064M	￥8,030	8個	42.7	16M	73.5~88.5	*		*		70.5	34	57	38	58	250
AK42065M	￥9,020	10個	42.7	16L	88.5~103.5	*		*		70.5	34	57	38	58	276
AK42114M	￥7,370	10個	32	16M	73.5~88.5	*			*	65	26	49	30	58	242
AK42115M	￥8,360	10個	32	16L	88.5~103.5	*			*	65	26	49	30	58	268
AK42124M	￥7,700	16個	34/35	16M	73.5~88.5	*			*	66	26	49	30	58	247
AK42125M	￥8,470	10個	34/35	16L	88.5~103.5	*			*	66	26	49	30	58	273
AK42144M	￥7,920	10個	38	16M	73.5~88.5	*			*	68	30	53	34	58	249
AK42145M	￥8,800	10個	38	16L	88.5~103.5	*			*	68	30	53	34	58	275
AK42164M	￥8,140	10個	42.7	16M	73.5~88.5	*			*	70.5	34	57	38	58	254
AK42165M	￥9,020	10個	42.7	16L	88.5~103.5	*			*	70.5	34	57	38	58	280
AK42014H	￥7,370	10個	32	16M	73.5~88.5		*	*		65	26	49	30	58	238
AK42015H	￥8,360	5個	32	16L	88.5~103.5		*	*		65	26	49	30	58	264
AK42025H	￥8,470	23個	34/35	16L	88.5~103.5		*	*		66	26	49	30	58	269
AK42044H	￥7,590	6個	38	16M	73.5~88.5		*	*		68	30	53	34	58	245
AK42045H	￥8,800	10個	38	16L	88.5~103.5		*	*		68	30	53	34	58	271
AK42064H	￥8,030	10個	42.7	16M	73.5~88.5		*	*		70.5	34	57	38	58	250
AK42065H	￥9,020	10個	42.7	16L	88.5~103.5		*	*		70.5	34	57	38	58	276
AK42114H	￥7,370	在庫なし	32	16M	73.5~88.5		*		*	65	26	49	30	58	242
AK42115H	￥8,360	10個	32	16L	88.5~103.5		*		*	65	26	49	30	58	268
AK42124H	￥7,700	10個	34/35	16M	73.5~88.5		*		*	66	26	49	30	58	247
AK42125H	￥8,470	13個	34/35	16L	88.5~103.5		*		*	66	26	49	30	58	273
AK42144H	￥7,920	4個	38	16M	73.5~88.5		*		*	68	30	53	34	58	249
AK42145H	￥8,800	2個	38	16L	88.5~103.5		*		*	68	30	53	34	58	275
AK42164H	￥8,140	2個	42.7	16M	73.5~88.5		*		*	70.5	34	57	38	58	254
AK42165H	￥9,020	10個	42.7	16L	88.5~103.5		*		*	70.5	34	57	38	58	280
